こんにちは、KMRRです。

ガレージ天井収納用骨組み作りの続きです。

横に渡す梁の材料を買ってきました。
2m以上の長物なので、12Fを購入しホームセンターでカットして貰っています。
何度も採寸して寸法を出したはずなのですが、、、少し長かったため7mmほど
自宅に帰ってから卓上丸ノコでカットしました。

加工に入る前に寸法を現物確認します。

ぴったりです。

バイクが邪魔でスミマセン（笑）
置き場がないので天井から吊っています。

2本同時加工なので、クランプで固定します。
更に作業台と木材をクランプで固定しておきます。

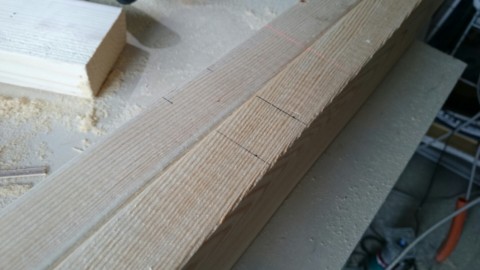

サイドの天井収納用の梁になる部分をカットしておきます。
2×4材の厚みなので38mm+α程度のカットです。

以前ご紹介した自作冶具を使って丸ノコで切り込みを入れて
加工していきます。

こちらは両端の加工ですね。

全体ではこんな感じ。

左からいきます。

左端

左中

右中

右端

こちらは入り口側の横梁

想いの他ぴったりでした。正直かなり嬉しい瞬間です。これまでの苦労が
実った瞬間（笑）

分かりにくい写真でスミマセン、、、
写真では真ん中の木材です。

この写真も対象は真ん中の梁です。
ここは固くて木ハンマーでかなり強くたたき込んでいます。
写真ではまだ浮いていますね。

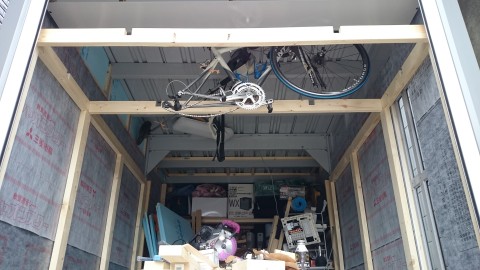

入口から

この写真だと少し完成を予感させることが出来るでしょうか。

なお、横に渡した梁にぶら下がってみましたが全然大丈夫そうです。

事前に梁のたわみ計算をしたうえで設計していますが、梁1本で計算通り100kg程度の
荷重は問題ありません。

入り口側の天井収納は、最大で200kg程度の収納と考えていますが、
念のため横の梁を3本にしていますので、全く問題ないと思います。

この後もう2本も加工しましたがその様子はまた次回。
