こんにちは、KMRRです。

ガレージDIYについても約1年アップデートしていなかったのでここらで1年分のアップデートを（笑）

とは言えほとんど進んでいないんです。

息子が来春から小学校にあがるのですが、現在子供部屋の1部屋がキャンプギアで埋め尽くされているので（笑）
ギアをガレージに収納するため、整理整頓と収納造りを急がなくては！ということでここ1，2か月でまた再開しています。

壁設置

元々の構想にもありましたが、壁側に沿った形で作業台を設置しようと思っておりました。
いよいよ作業台を作る必要が出てきたために、その前に壁を設置しなくては、ということで壁設置です。

後回しにしていた理由は、電気配線を決めかねていたからです。壁内に隠蔽配線するので、一度設置してしまうと後から手直しが難しくなってしまうので。

壁にはサブロクサイズの11mmポプラ板を使います。安くて近くのホームセンターで買うことが出来るからです。

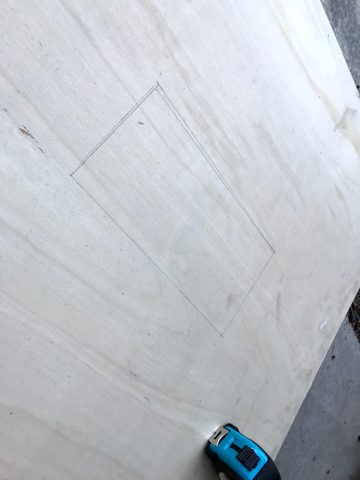

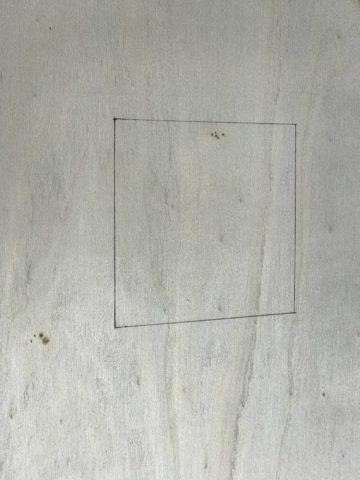

コンセントやスイッチを設置するところは予め穴をあけておく必要があります。

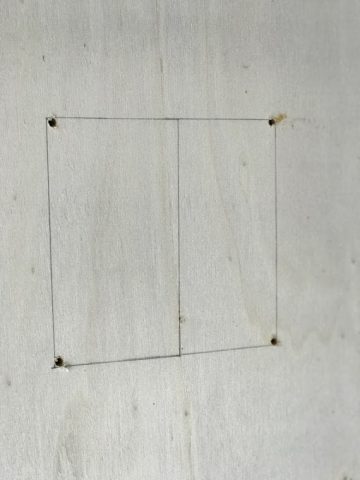

こちらはダブル

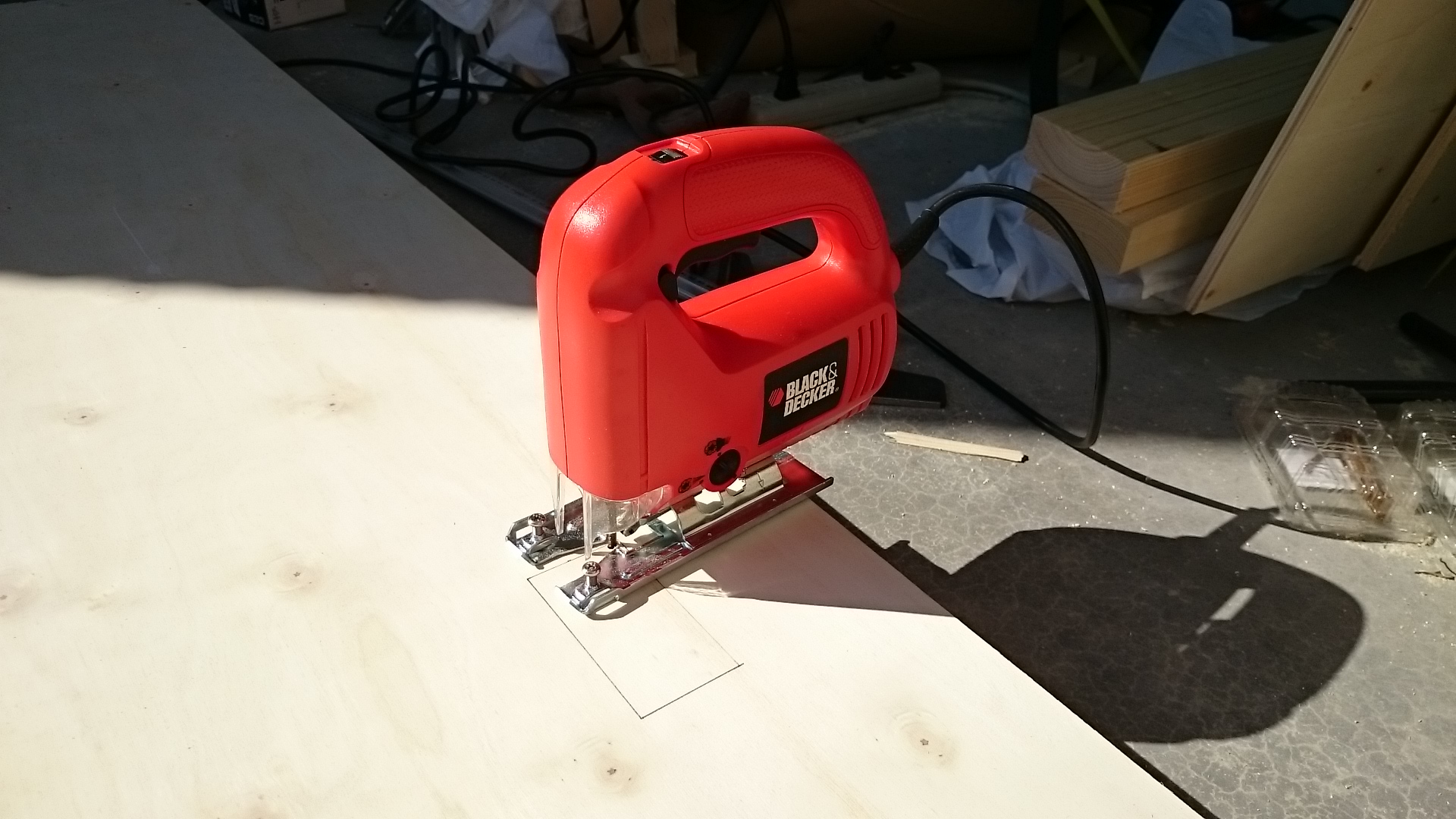

穴は四隅に電気ドリルで丸穴をあけて、ジグソーで切りました。

コンセント・スイッチプレートで隠れますので正確に、まっすぐに切れなくても問題ありません。


配線を壁の中に通してから固定します。（※ちょっと、、、あまりに煩雑なのでボカしています）

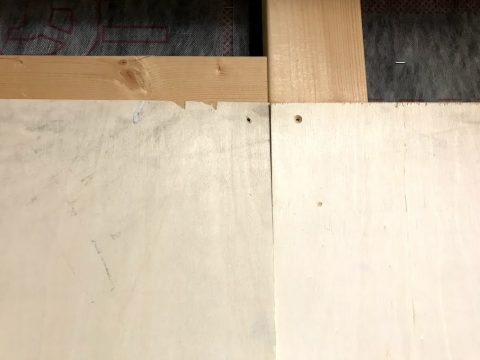

間柱のチリがあっていないので当然な結果ですが（笑）壁もズレてます。写真は本固定前なのでかなり浮いて見えますが、固定するとズレ（浮き）は数ミリなので気にせずこのままいきます。

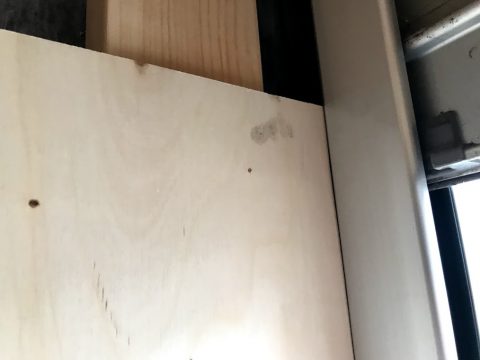

シャッター側（入口側）もうまく収まりました。

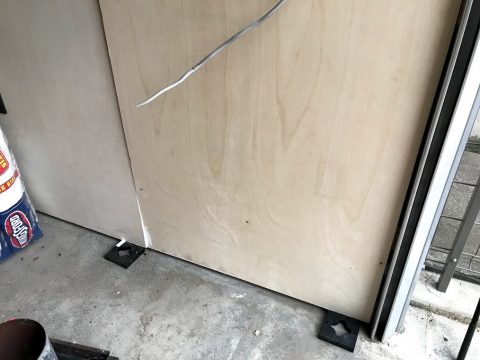

壁の下部はコンクリートの地面に直置きはせずに基礎パッキン、スペーサーをかましています。
ブロックの基礎なのですが、ここは雨が降ると水が染み込みますので、腐食防止ということで壁の下部はペンキで塗って処理しています。

スイッチ、コンセントプレートですが、色々と考えた結果、パナソニックのアドバンスシリーズを採用しました。

パナソニックアドバンスシリーズはこちら

アドバンス シリーズ | スイッチ・電気設備 | 住まいの設備と建材 | Panasonic
アドバンス シリーズ くらしをスマートにかえる新しい時代のプレミアムスタンダード。スイッチ・コンセントなど、リフォーム、新築に最適なパナソニックの配線器具や情報機器をご紹介。
sumai.panasonic.jp

悩んだのは、リンクモデルを使いたかったんですね。
こんな小さいガレージで！？！？！？と思われるかも知れませんが（笑）

私のガレージの構想では、照明とコンセントを細かくスイッチで制御する予定なのですが、スイッチは作業する手元にあった方が便利だと思うのでそのように配線設計をしています。
しかし、いざシャッターを下げる時、「あ！スイッチ切り忘れた」となると面倒じゃないですか。。。

なので、入り口近くに一括でON/OFF制御する仕様にしたかったんです。あと、このアドバンスシリーズは我が家を建てた後に発売されたモデルだったので、スマートハウスを体感するため（笑）何とか使いたかった！というのもあります^^

結論から言うと、費用対効果が見合わない、というか見合わないにもほどがある！というくらいオーバースペックなので（笑）
プレートだけ新しい感じにすることにしました。

パナソニック 配線器具【WTL15024H】(グレー) アドバンスシリーズ 埋込ダブルコンセント(絶縁枠付)

posted with カエレバ
楽天市場
Amazon

パナソニック Panasonic 電設資材アドバンスシリーズ配線器具コンセントプレート 2連用 4コ用（2コ+2コ）WTL7004HK

posted with カエレバ
楽天市場
Amazon

とはいえ、このアドバンスシリーズのプレートは薄型のため、コンセント、スイッチプレートなども専用品になっています。
コスモシリーズやラフィーネアシリーズと間違わないように注意が必要です。

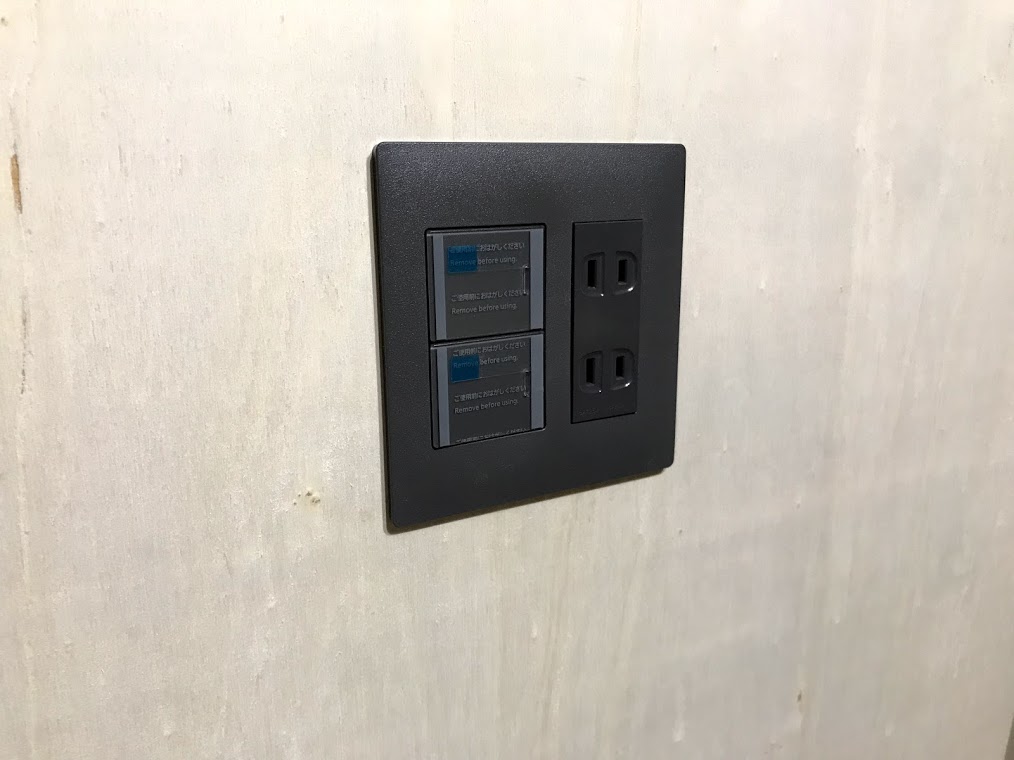

上は今回採用した2個×2連のコンセントプレート。
作業台の上下にありまして、主に電動工具の電源として使います。ので、一部は抜け止め防止のコンセントを使っています。

スポンサーリンク

作業台を新設

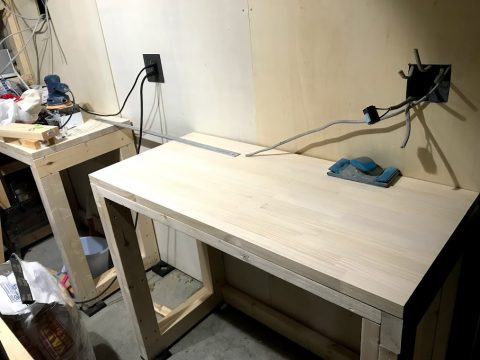

突貫工事で作りましたので写真はこれ一枚。

約1,000mmと約1,300mmの作業台、2つあります。
真ん中が空いていますが、ここには段差を付けてスライド丸鋸を設置します。長物でもカットできるように、ということです。

ダウンライトを設置

ネットショップでお調べ頂くとお分かりになるかと思いますが、毎年、廃盤になっていくダウンライトが格安で売られています。

以前購入していたダウンライトを設置します。これ、ODELICの照明なのですが、意外とスペックが良かったんです。

↑　詳細はこちら　↓　↓　↓　↓　別記事にて

【お買い得情報！】88%OFFとか凄い！！照明施主支給の大チャンス?!メーカー生産終了品が安い！
こんにちは、KMRRです。 照明は施主支給される方もいらっしゃるかと思うのですが、超買い得なダウンライトを 見つけました！ オーデリック　OD261564 電球色2,700Kタイプで、埋込みサイズ125φ、675lmです...
monetwren.com
2017.01.16

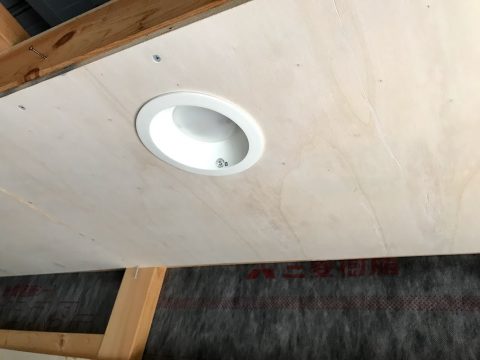

棚収納に天井を付けるので、壁と同じくポプラ板11mmを棚のサイズでカット。
そこに125mmの穴をあけてダウンライトを設置します。

125mmの穴ですが、

5010T　スターエム　超硬ワンタッチ自在錐 60×200

posted with カエレバ
楽天市場
Amazon

こちらスターエムの自在錐で開けています。

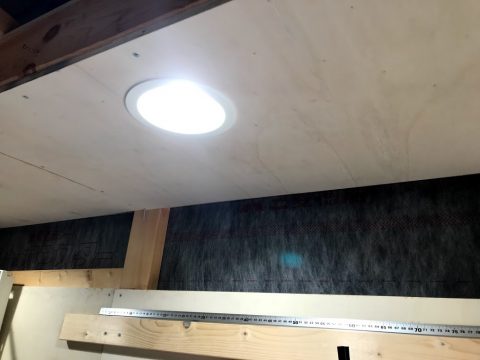

まだDL2個しか付けていないのですが、2個でも夜間の作業は充分です。ただし、精密な作業になると照度不足を感じるのでもう1個追加予定です（元々の構想です）
が、天井に使う材料がもうないのでホームセンターで買ってこなくては。。。

もう一つ大型アプデがあるのですが、これについては長くなる & 是非丁寧にご紹介したいので次の記事でご紹介しますね^^
→　Upしました。

【ガレージ内装DIY-Part30】壁面収納はフレンチクリートで自由度が大きく拡がる！住宅の収納にも採用可能です【イナバ物置・自作】
こんにちは、KMRRです。 ガレージネタですが、今回は一般住宅の収納部屋や居室他、収納方法の一つとしても活用いただくことが出来る内容なので、ガレージ内装に興味がない方も是非最後までお読みいただければと思います。 プロの大工さんは読み...
monetwren.com
2018.11.16
